최근 새로운 장비를 도입하면서 최신 기술이 조명분야에서 얼마나 보급이 되고 있는지에 대해 많은 생각을 하게 되었습니다. 현대인들이라면 누구나 언제 어디서나 접하고 있는 기술들이 아직도 조명장비나 시스템에는 적용되지 않고 있는 부분이 너무나 많습니다. Ethernet, 무선통신, 프로젝션등이 그러합니다. 관련 기술은 이미 오래 전에 만들어졌고 장비도 출시되었지만 현장에서 널리 활용되지 못하고 있습니다. 기술의 완성도가 문제인지 아니면 사용자들이 새로운 것을 받아들이려는 마음이 부족한 것인지 의문입니다.

조금이나마 이런 안타까움을 해소해보려는 마음에 이미 나와있지만 아직 활용이 되지못하고 있는 기술에 대해서 소개하고 알아보려고 합니다. 이번에 소개할 기술도 일반 산업분야나 생활 속에서 많이 사용되고 있지만 아직 조명분야에서는 널리 사용되고 있지않은 기술입니다. 앞으로 네트워크 분야에서 발전가능성이 높고 다양한 장비와 효율적으로 활용이 가능한 “Power over Ethernet”에 대해서 한번 알아보겠습니다.

Power over Ethernet 개념

Power over Ethernet 이란?
PoE는 “Power Over Ethernet” 의 줄임말로 기존의 Ethernet 케이블에 데이터와 함께 전원을 실어보내는 것을 말합니다. 하나의 케이블을 연결하는 것으로 별도의 전원이 필요없이 네트워크에 연결된 장비가 구동할 수 있는 규격입니다.

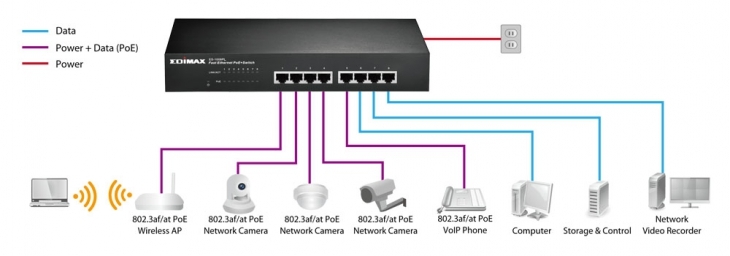

Power over Ethernet 연결도

PoE는 익히 들어서 잘 알고 있는 IEEE 802.3af와 802.3at을 표준으로 하고 있습니다. PoE 기능을 사용할 수 있는 장치는 전원을 공급하는 장비, PSE(Power Sourcing Equipment)와 전원을 공급받는 장치 PD(Powered Device)가 있습니다. 때로는 두 가지 역활을 모두 하는 장치도 있습니다. 대부분의 PSE는 Switch와 같은 네트워크 장비이고, PD는 인터넷 전화기, 무선 공유기나 IP 카메라와 같은 장비를 말합니다. 특히 건물의 실외나 설치하기 힘든 곳에 두어야 하는 CCTV는 최근 PoE 기술이 적용한 제품이 많이 사용되고 있습니다.

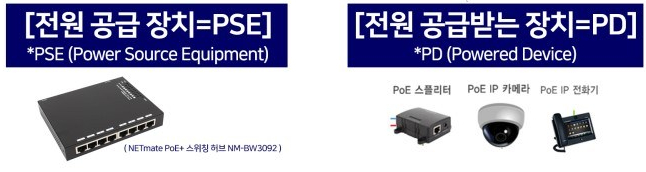

PSE와 PD

2003년 처음 만들어진 표준인 IEEE 802.3af는 포트당 15.4W의 출력을 보낼 수 있고, 2009년에 개선된 IEEE 802.3at(PoE+)는 34.2W를 지원합니다. 하지만 실제로 케이블의 길이에 따라 전력이 손실되어 표준보다 낮은 전력을 보낼 수 있습니다. PoE와 PoE+에서 전력을 공급받는 장치는 필요한 전력량에 따라 4가지 등급으로 나누어집니다. PD를 PSE에 연결하면, 해당 등급이 PSE에 전달되어 자동적으로 정확한 양의 전력을 공급할 수 있게 됩니다. 등급에 따른 전력량은 아래 표를 참고하시면 됩니다.

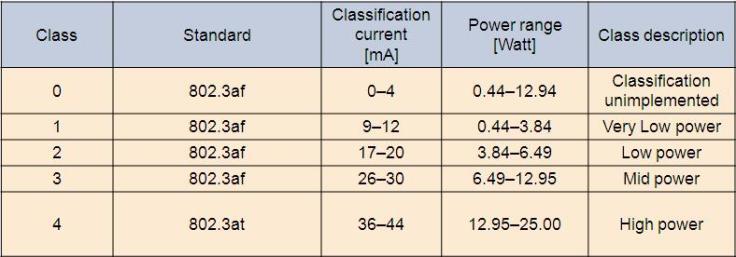

Poe 등급

PoE의 장점과 단점은 무엇입니까?
우선 이 기술의 가장 큰 장점은 바로 하나의 케이블로 데이터와 함께 전원을 동시에 보낼 수 있다는 것입니다. 전원을 위한 별도의 배선이나 설비가 필요없기 때문에 비용을 크게 줄일 수 있고 설치가 매우 간단합니다. 반대로 단점은 PoE를 지원하지 않는 기존의 시스템에서 PoE 시스템으로 전환할 경우, Switch와 같은 네트워크 장비나 PoE 전원을 공급하는 장치를 추가해야 합니다. 한마디로 초기 투자 비용이 발생합니다. 그리고 케이블의 특성으로 최대 100m까지만 사용이 가능합니다. 게다가 작은 전력을 사용하는 소형 장치에는 적합하지만 소비전력이 높은 조명장비에는 사용이 힘듭니다. 이런 제약으로 PoE 표준은 만들어진지 상당히 오래되었지만 아직까지 적용된 제품이 그렇게 많지 않습니다.

방송이나 무대 조명 분야에서도 현장에서 Ethernet에 비해 DMX가 많이 사용되고 있어 PoE 기술이 많이 사용되지 못하고 있습니다. 하지만 요즘 출시되는 대부분의 네트워트 Switch는 앞으로 다가올 네트워크 시대를 대비해서 PoE를 지원하는 모델을 갖추고 있습니다. 바턴이나 트러스에 설치되는 Node나 무선장비와 같은 네트워크 장비는 PoE를 통해서 간편하게 설치할 수 있습니다. 앞으로 네트워크 체계가 갖추어지고 Ethernet 중심으로 시스템과 조명장비가 갖추어지면 PoE의 역활이 확실하게 부각될 것으로 기대해 봅니다.
