조명시스템이 복잡해지면서 네트워크 시스템을 구성하다보면 지금까지 조명에서 사용하지 않던 새로운 용어들을 많이 접하게 됩니다. 가장 생소한 분야가 IT와 네트워크 분야의 용어들입니다. 예전에는 딤머를 중심으로 한 조명 시스템에서 전기분야의 용어가 많이 사용되었습니다. 하지만 운영 시스템이 네트워크 중심으로 바뀌어가면서 IT 분야에서 사용하는 용어들이 많이 등장하고 있습니다.

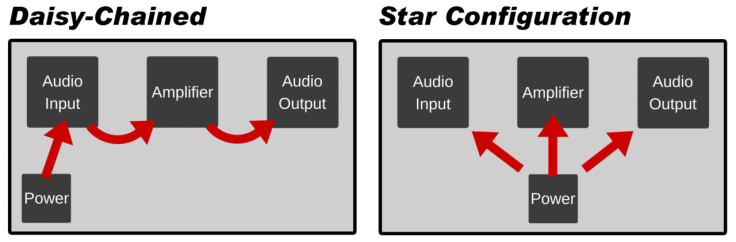

이번에 다루려고는 “Topology”라는 용어도 조명 관련자에게 다소 생소한 용어입니다. 지난 조명 표준 프로토콜(1) DMX를 설명하면서 DMX에서 사용하는 “Daisy chain” topology와 Ethnet에서 사용되는 “Star” topology를 잠시 업급한 적이 있습니다. 이런 용어들이 어렵게 느껴진다고 미루어둔다면 다가오는 새로운 시스템에 적응하게 힘들어지겠죠. 그럼 같이 한번 알아보도록 하겠습니다.

What is network topology?
Network Topology는 네트워크를 구성하는 여러 요소들을 연결하는 방식을 의미합니다. 한마디로 “망구성방식”이라고 말할 수 있습니다. 컴퓨터와 네트워크 구성요소(허브,노드)를 케이블을 통해 물리적으로 어떻게 배치하는가에 따라 여러가지 방식의 Topology로 나누어집니다. 또한 네트워크를 구성하는 장비의 수나 장비의 성능 그리고 확장성에 따라 다양한 Topology를 선택하여 사용할 수 있습니다. 간단한 방식에서부터 조금 복잡한 방식까지 하나씩 알아보도록 하겠습니다.

Bus Topology

Bus Topology

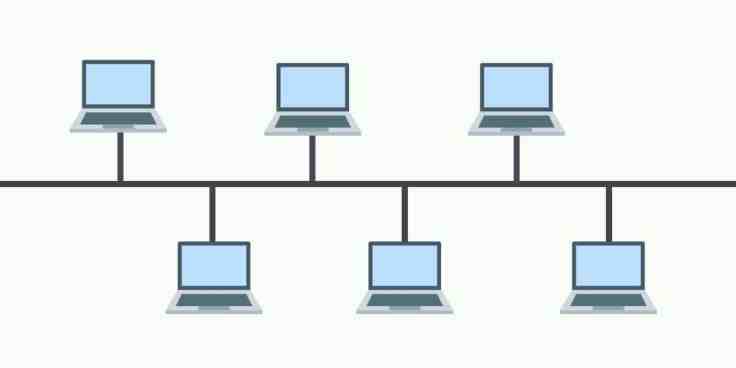

Bus Topology는 네트워트에 존재하는 모든 디바이스가 하나의 케이블로 연결되는 방식입니다. 이런 방식의 토폴로지를 “Line”혹은 “Daisy Cahin” Topology라고 부르기도 합니다. 이 방식에서 데이터는 한 방향으로만 전달됩니다. 가장 간단한 구성으로 모든 노드는 케이블에 T자형을 연결되고 버스의 끝에 터미네이터를 달아 신호의 반사를 방지해야 합니다. 하나의 케이블로 모든 디바이스가 연결되어 저렴한 비용으로 구성할 수 있는 반면 케이블에 문제가 생기면 모든 네트워크가 작동하지 않는 문제가 있습니다. 또한 데이터의 양이 증가하면 네트워크의 성능에도 영향을 미치게 되는 단점이 있습니다.

Ring Topology

Ring Topology

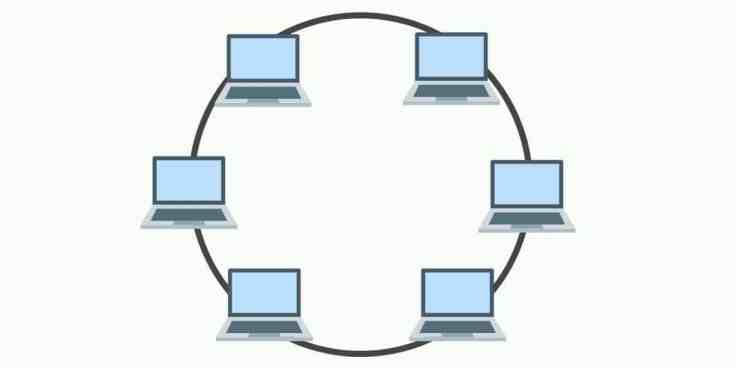

Ring Topology는 네트워크상에 디바이스가 고리형태로 연결되는 방식입니다. 모든 디바이스는 네트워크 상에 두 개 이상이 이웃하게 됩니다. Bus Topology와 마찬가지로 예전에 많이 사용하던 방식이지만 아직까지 조명 네트워크에서는 많이 사용하고 있습니다. 첫 번째 노드와 마지막 노드가 연결되어 루프형태로 구성이 됩니다.

Dual Ring Topology

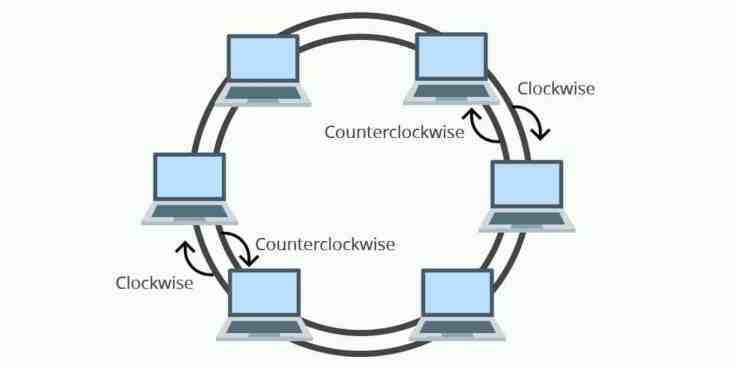

Ring Topology는 Half-Duplex(반이중화)이지만 선로를 이중화해서 Full-Duplex(전이중화)가 될 수 있습니다. 이 방식을 Dual Ring Topology라고 합니다. 이 방식은 토큰 패싱을 통해 패킷의 충돌을 최소화할 수 있고, Dual Ring Topology를 사용하여 선로를 이중화할 수 있습니다. 또한 저렴함 비용으로 설치를 할 수 있는 장점이 있습니다. 하지만 요즘 많이 사용되지 않는 이유는 하나의 노드에 오류가 발생하면 전체 네트워므에 영향을 미치는 단점이 있기 때문입니다. 또한 네트워크의 디바이스가 증가하면 켜뮤니케이션 딜레이가 발생하게 되는 것도 하나의 원인입니다.

Star Topology

Star Topology

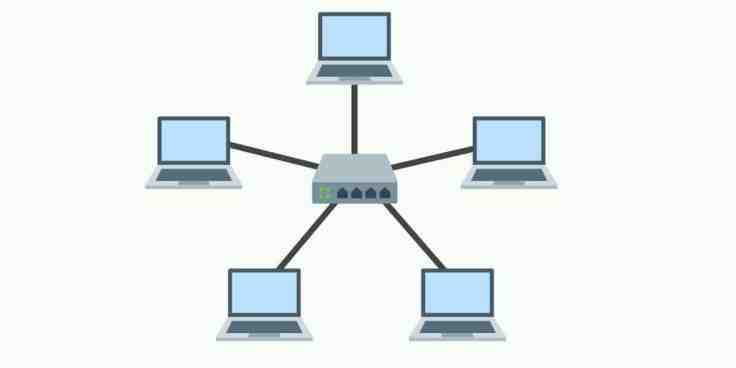

Star Topology는 네트워크의 모든 노드가 스위치를 중심으로 연결된 방식입니다. 네트워크의 모든 디바이스는 스위치에 직접 연결되거나 노드를 통해서 연결되어 있습니다. 이 방식은 대중적으로 가장 많이 사용되는 방식으로 하나의 노드에 문제가 발생하더라도 다른 디바이스에는 영향을 미치지 않습니다. 이런 연결 방식덕분에 Bus나 Ring Topology와 달리 새로운 디바이스를 연결할 때 네트워크를 오프라인으로 만들 필요없이 작업이 가능합니다. 또한 많은 케이블을 설치하지 않고도 간단하게 설치하고 관리할 수 있습니다. 하지만 다른 토폴로지와 마찬가지로 약점을 가지고 있습니다. 바로 네트워크의 중심을 차지하고 있는 스위치에 문제가 생겼을 경우 전체 네트워크가 멈추게 되는 단점이 있습니다. 이런 단점에도 불구하고 간단한 네트워크 구성과 관리에 대한 장점때문에 일반적인 네트워크는 물론 조명분야에서도 가장 많이 사용되고 있습니다.

이상의 3가지 방식이 가장 간단한 토폴로지의 방식입니다. 조금더 복잡한 방식은 Network Topologies (2)에서 이어가겠습니다.
